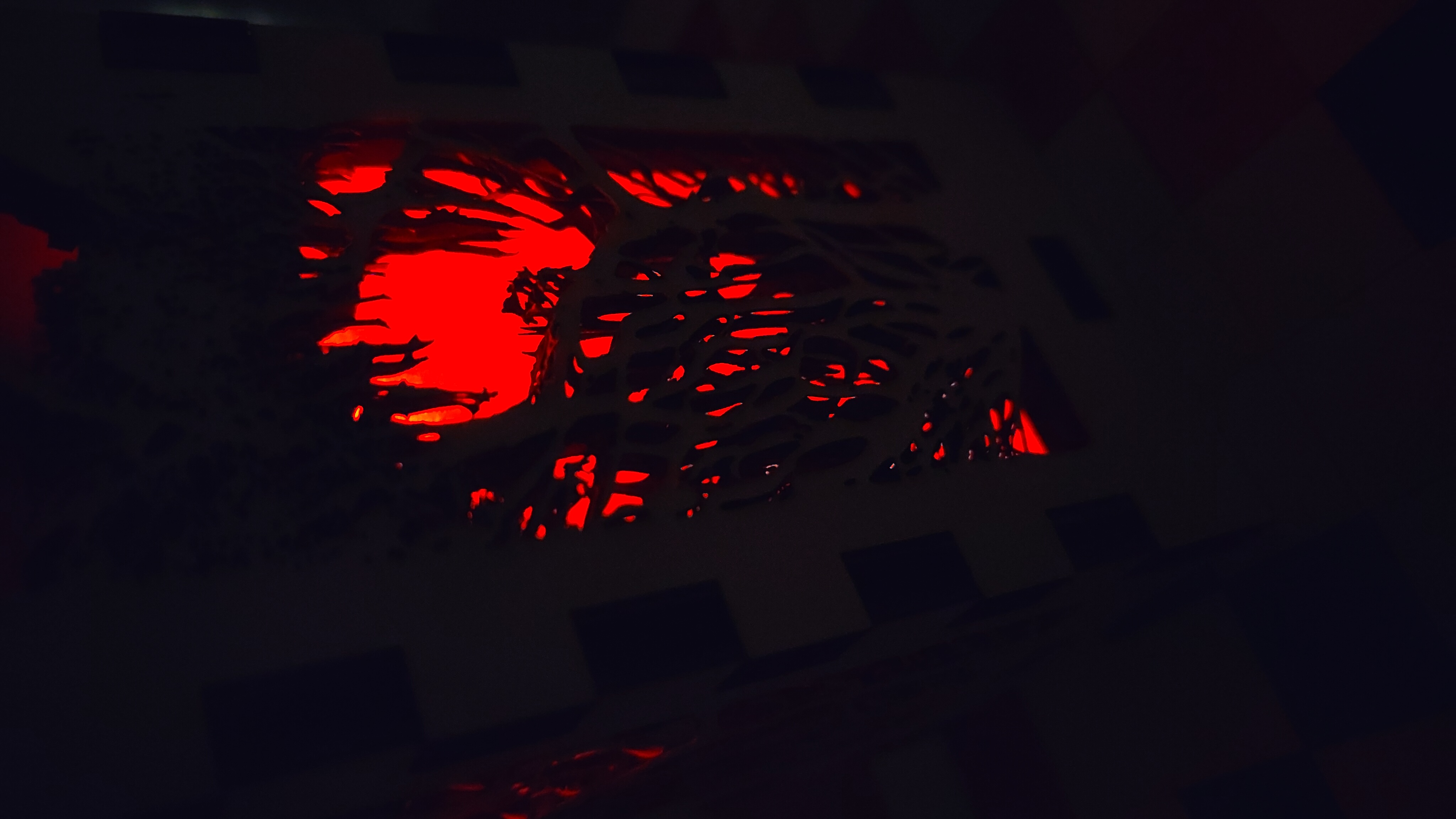

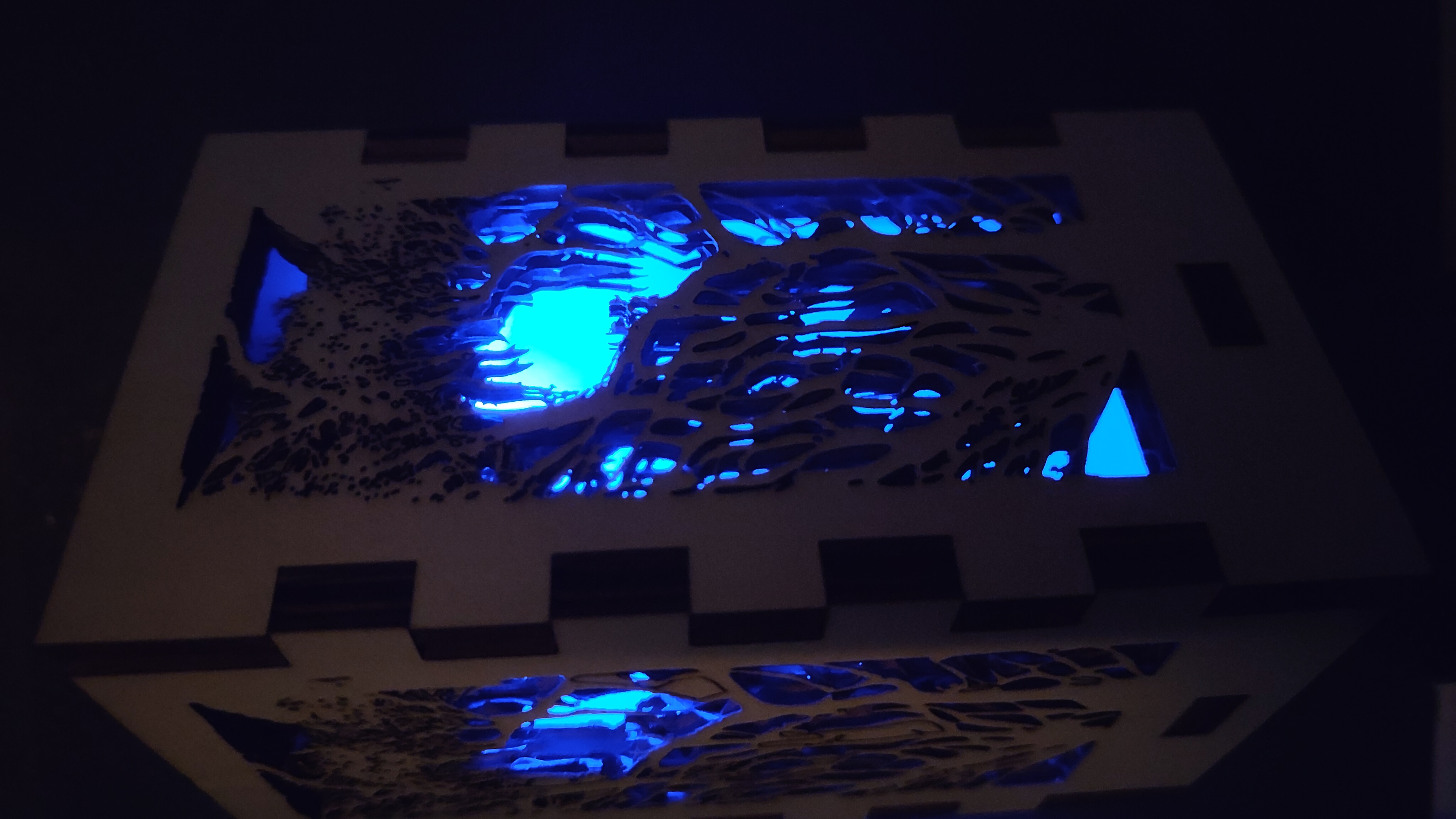

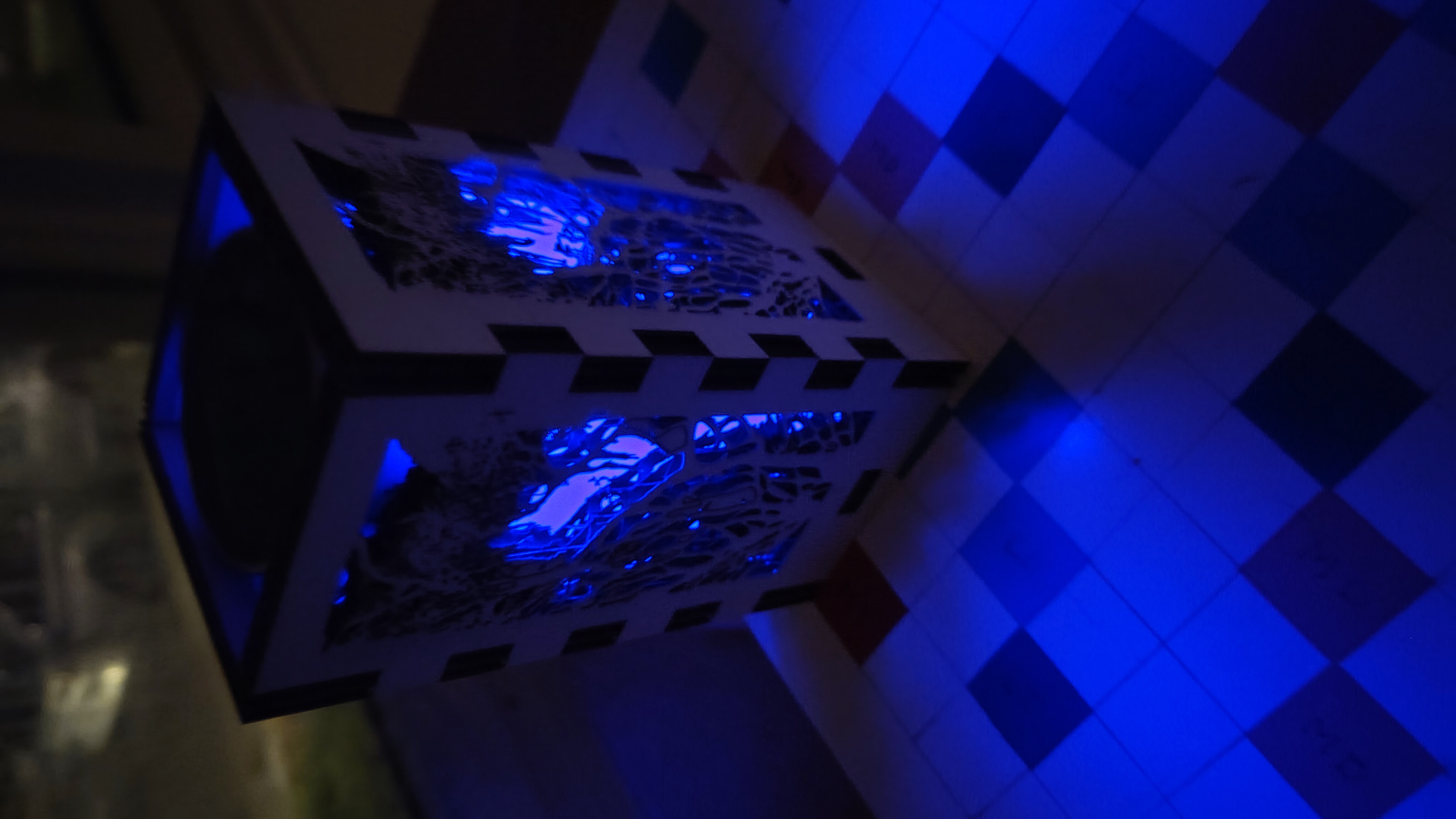

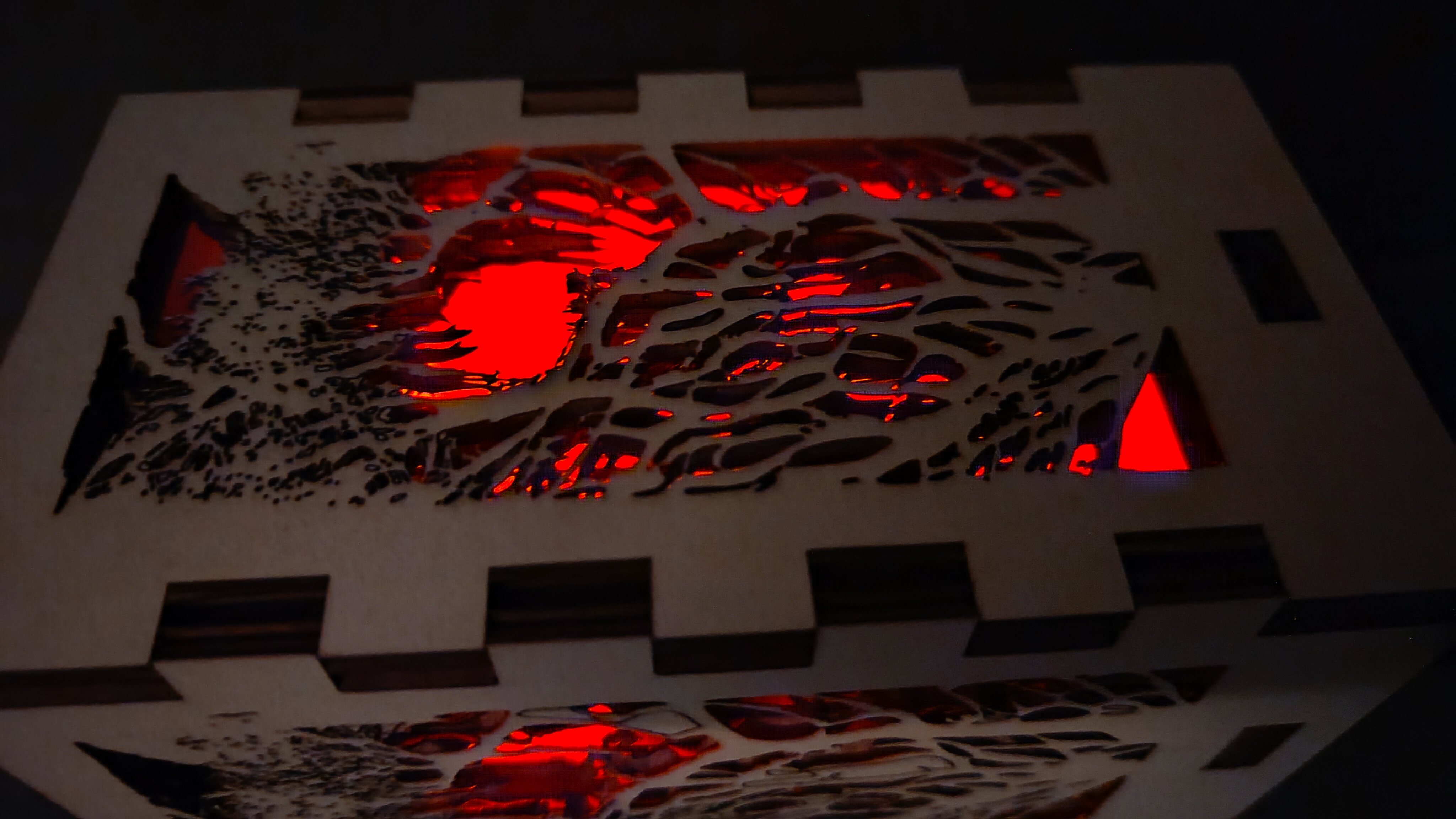

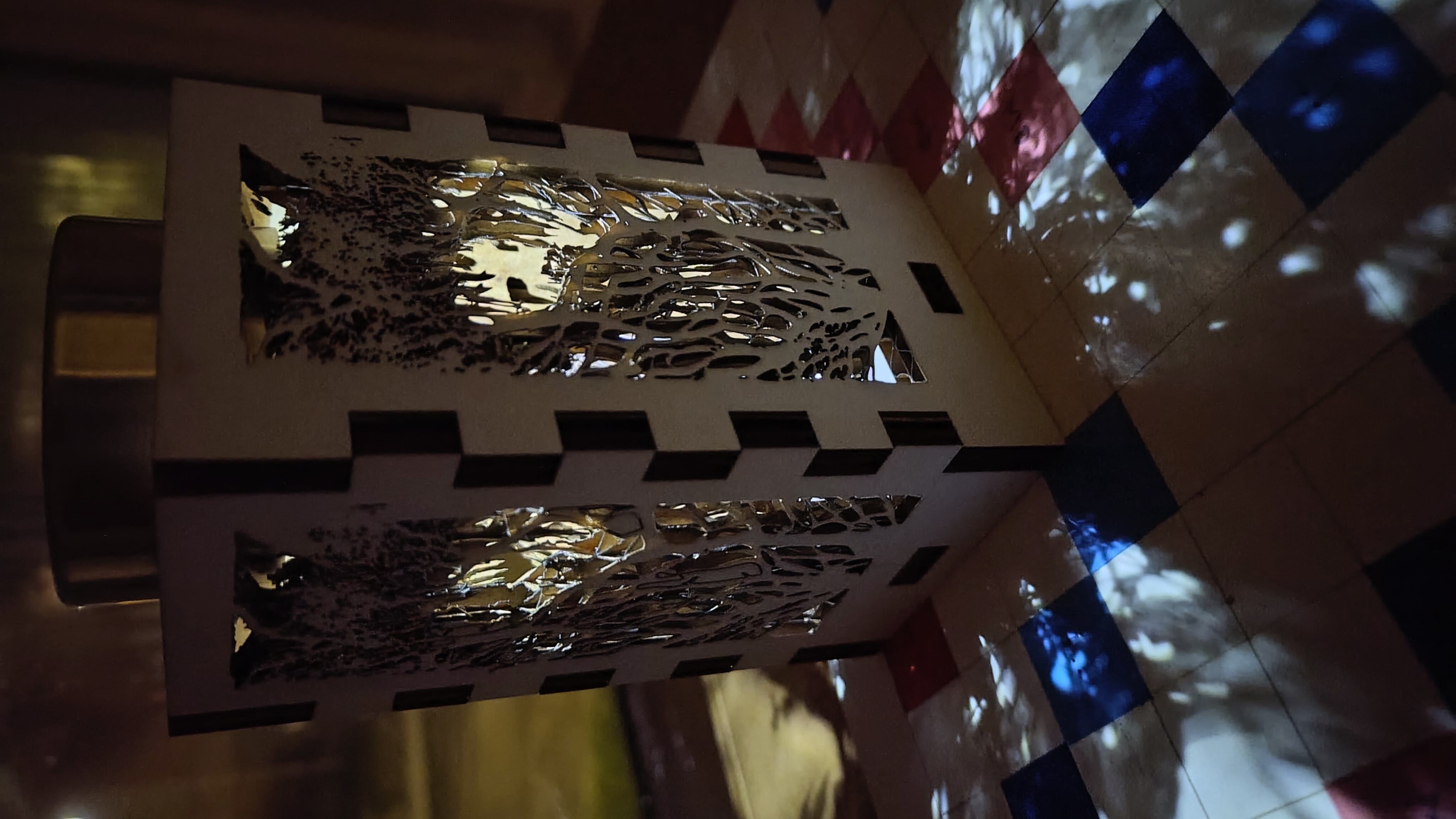

Voici une petite boîte en carton avec une chandelle électrique. Je voulais mettre une vraie bougie, mais le carton, c’est pas trop compatible.
J’ai utilisé l’excellent site https://boxes.hackerspace-bamberg.de/ABox?language=fr qui propose une boîte toute simple.

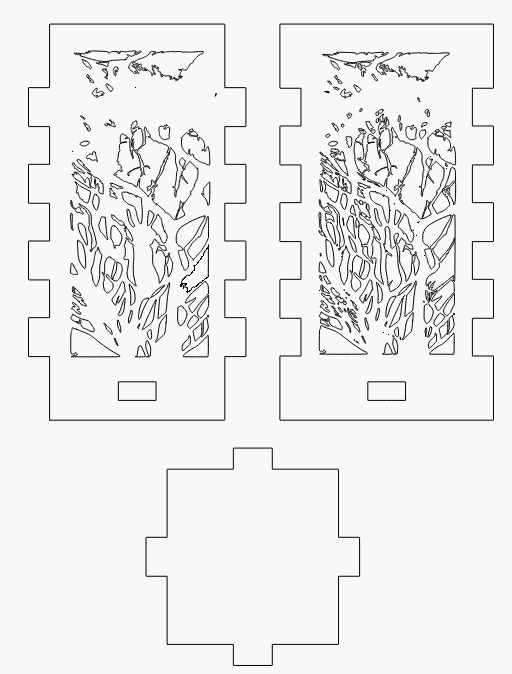

Dimensions 70x30x30 mm, puis j’ai placé des formes dans LightBurn à l’intérieur des faces.
il y avait une promo à la qincaillerie de mon quartier sur des petites lampes LED solaire pour le jardin, j’ai enlevé le support et j’ai ajouté du papier calque à l’intérieur des faces pour diffuser la lumière.

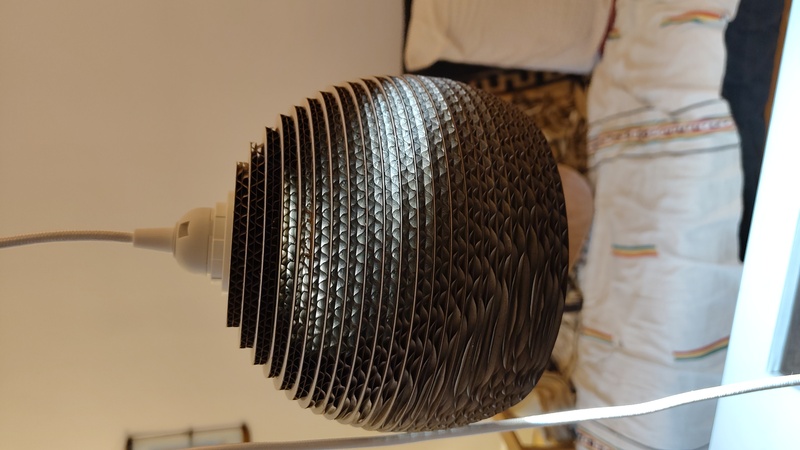

Voici une petite lampe en carton que j’ai fabriquée avec une graveuse/découpeuse laser.
FreeCAD

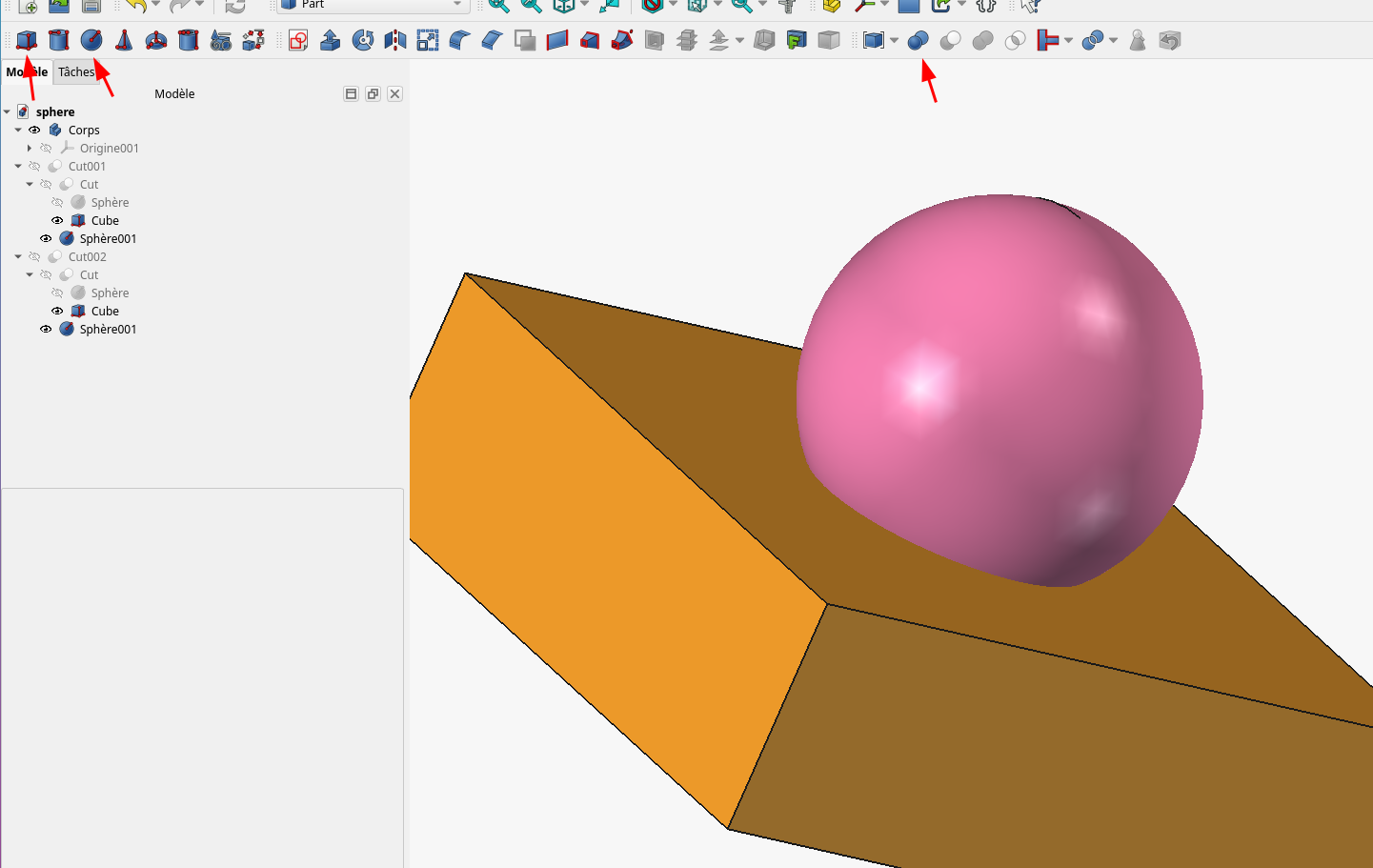

J’ai utilisé FreeCAD pour faire une sphère, puis j’ai placé un cube en dessous pour faire une soustraction afin de couper la base de la sphère.
Les flèches rouges indiquent les outils utilisés pour faire le cube, la sphère et la soustraction.

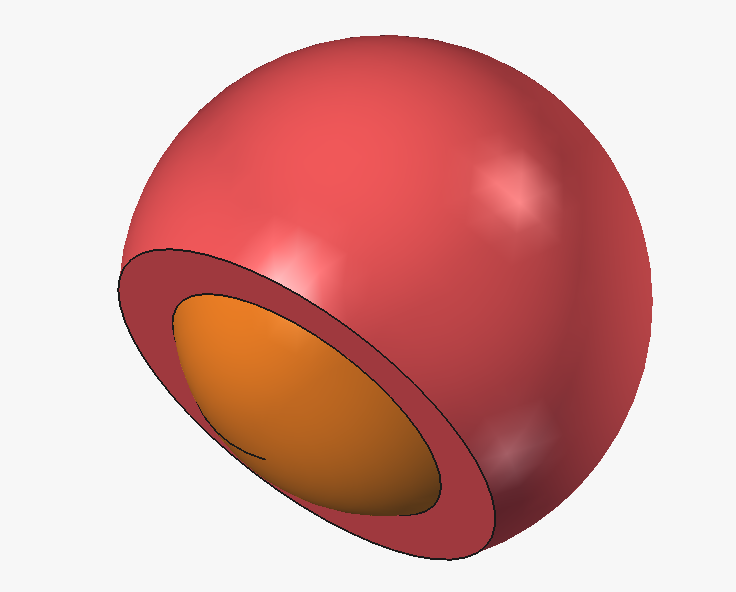

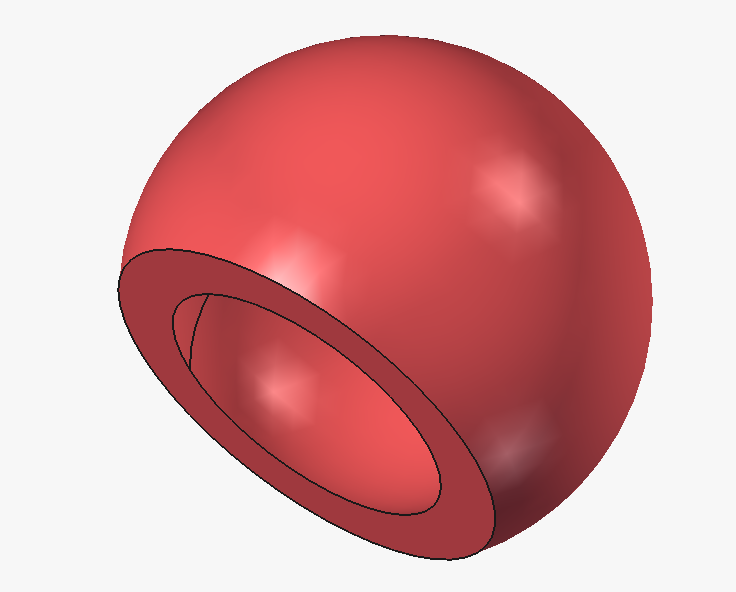

Ensuite, j’ai créé une seconde sphère plus petite, puis je l’ai soustraite afin d’obtenir une sphère creuse.
Faites ensuite un export au format obj et c’est terminé pour FreeCAD.
Découpe en tranches
J’ai utilisé le site https://grid.space/kiri/
pour générer les fichiers de découpe laser à partir du fichier obj exporté depuis Freecad.

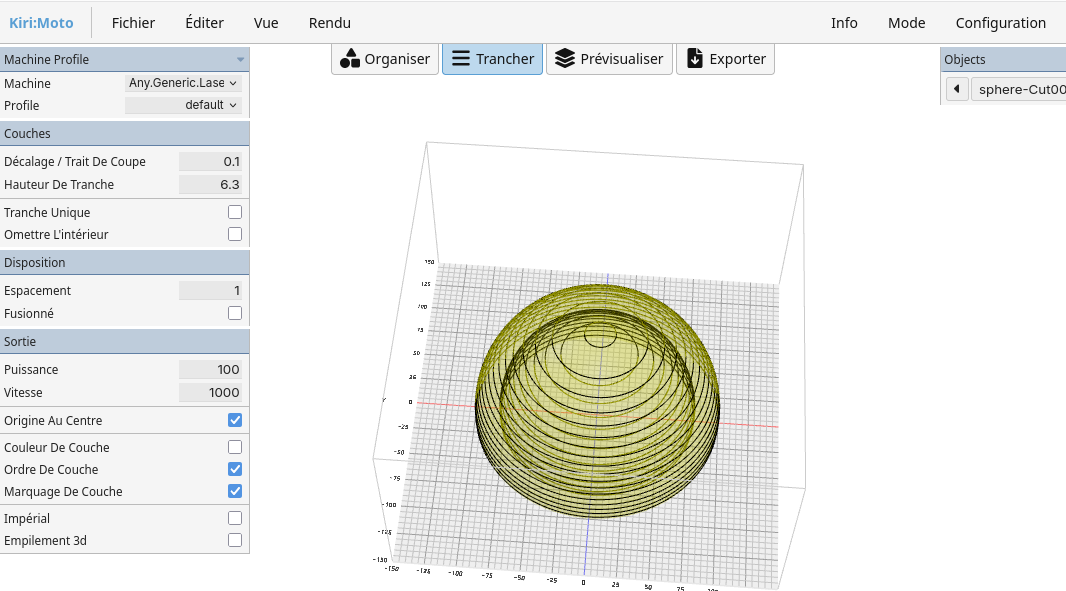

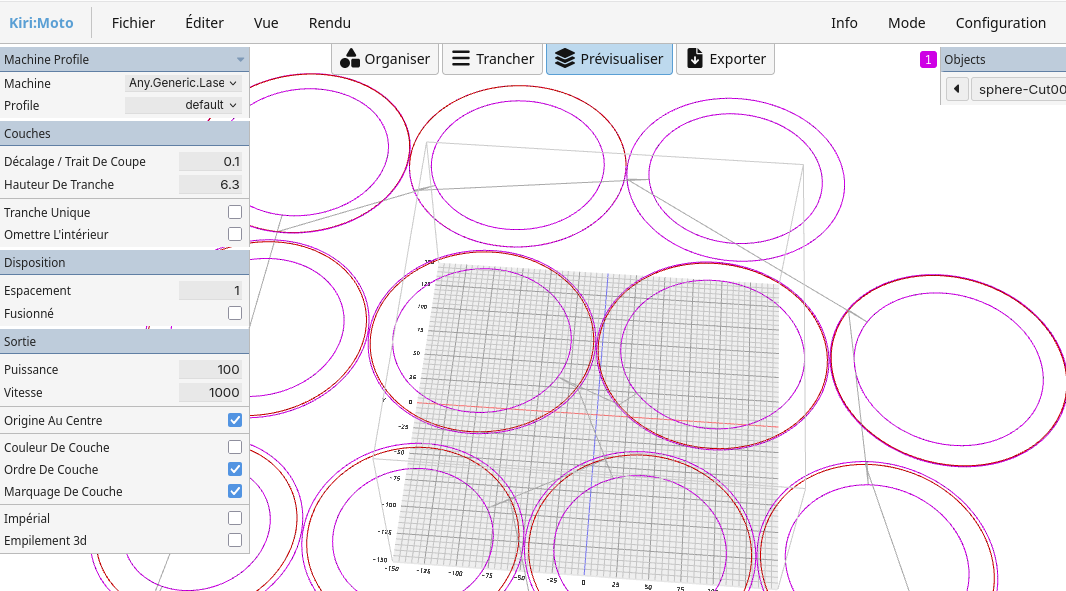

Dans mode, en haut à droite, choisissez laser, puis adaptez les paramètres selon ce que vous voulez. J’ai mis 6.3 mm pour l’épaisseur du carton, car j’ai utilisé du double épaisseur.
Cochez Marquage de couche pour que la découpeuse fasse une gravure sur les tranches afin de savoir comment les assembler.
Puis dans l’onglet Prévisualiser, on peut voir les tranches et comment elles vont être découpées. On peut aussi voir les gravures sur les tranches.
Il ne reste plus qu’à exporter au format que vous souhaitez pour votre logiciel de découpe laser.
J’utilise LightBurn, j’ai donc exporté au format svg, puis importé dans LightBurn pour lancer la découpe.
Assemblage
L’assemblage est simple mais délicat, il faut bien centrer les tranches et aligner les ondulations sur le côté pour avoir un rendu sympa.
J’ai numéroté chaque tranche au crayon pour savoir dans quel ordre les assembler. J’ai utilisé de la colle à bois pour assembler le tout.

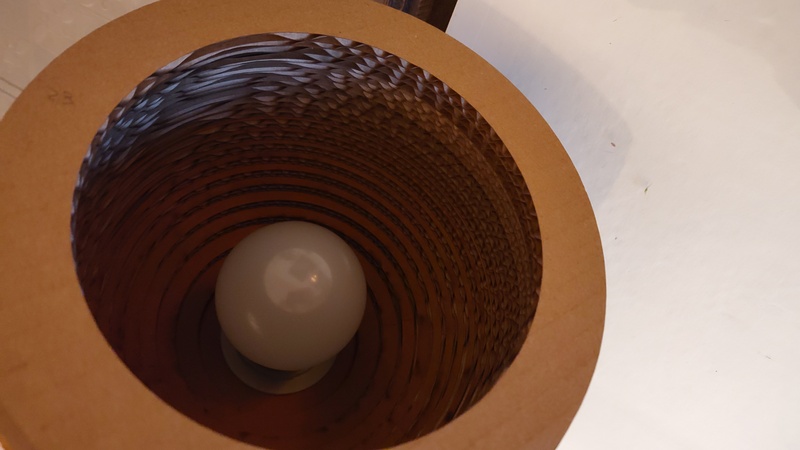

J’ai ajouté un trou sur le premier carton du dessus pour passer la douille. Chez Canadian Tire, ce modèle avec un interrupteur a l’air solide, mais un peu cher (21 $). J’ai mis une ampoule à DEL pour ne pas chauffer le carton.
